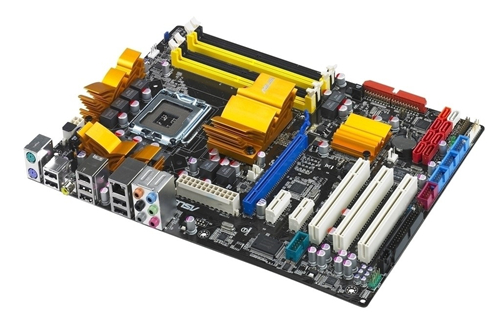

電腦主板
主板結構就是根據主板上各元器件的布局排列方式，尺寸大小，形狀，所使用的電源規格等制定出的通用標準，所有主板廠商都必須遵循。
主板結構分為AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX以及BTX等結構。其中，AT和Baby-AT是多年前的老主板結構，已經淘汰；而LPX、NLX、Flex ATX則是ATX的變種，多見于國外的品牌機，國內尚不多見；EATX和WATX則多用于服務器/工作站主板；ATX是市場上最常見的主板結構，擴展插槽較多，PCI插槽數量在4-6個，大多數主板都采用此結構；Micro ATX又稱Mini ATX，是ATX結構的簡化版，就是常說的“小板”，擴展插槽較少，PCI插槽數量在3個或3個以下，多用于品牌機并配備小型機箱；而BTX則是英特爾制定的最新一代主板結構，但尚未流行便被放棄，繼續使用ATX。[1]
芯片組
芯片組（Chipset）是主板的核心組成部分，幾乎決定了這塊主板的功能，進而影響到整個電腦系統性能的發揮。按照在主板上的排列位置的不同，通常分為北橋芯片和南橋芯片。北橋芯片提供對CPU的類型和主頻、內存的類型和最大容量、ISA/PCI/AGP插槽、ECC糾錯等支持。南橋芯片則提供對KBC（鍵盤控制器）、RTC（實時時鐘控制器）、USB（通用串行總線）、Ultra DMA/33（66）EIDE數據傳輸方式和ACPI（高級能源管理）等的支持。其中北橋芯片起著主導性的作用，也稱為主橋（Host Bridge）。[2]
按邏輯控制芯片組分類
這些芯片組中集成了對CPU、CACHE、I/O和總線的控制。586以上的主板對芯片組的作用尤為重視。
Intel公司出品的用于586主板的芯片組有：
LX：早期的用于Pentium 60和66MHz CPU的芯片組。
NT：海王星（Neptune），支持Pentium 75MHz以上的CPU，在Intel 430 FX芯片組推出之前很流行，已不多見。
FX：在430和440兩個系列中均有該芯片組，前者用于Pentium，后者用于Pentium Pro。
HX：Intel 430系列，用于可靠性要求較高的商用微機。
VX：Intel 430系列，在HX基礎上針對普通的多媒體應用作了優化和精簡，有被TX取代的趨勢。
TX：Intel 430系列的最新芯片組，專門針對PentiumMMX技術進行了優化。
GX/KX：Intel 450系列，用于Pentium Pro，GX為服務器設計，KX用于工作站和高性能桌面PC。
MX：Intel 430系列，專門用于筆記本電腦的奔騰級芯片組，參見《Intel 430 MX芯片組》。
非Intel公司的芯片組有：
VT82C5xx系列：VIA公司出品的586芯片組。
SiS系列：矽統（SiS）出品，在非Intel芯片組中名氣較大。
Opti系列：Opti公司出品，采用的主板商較少。
